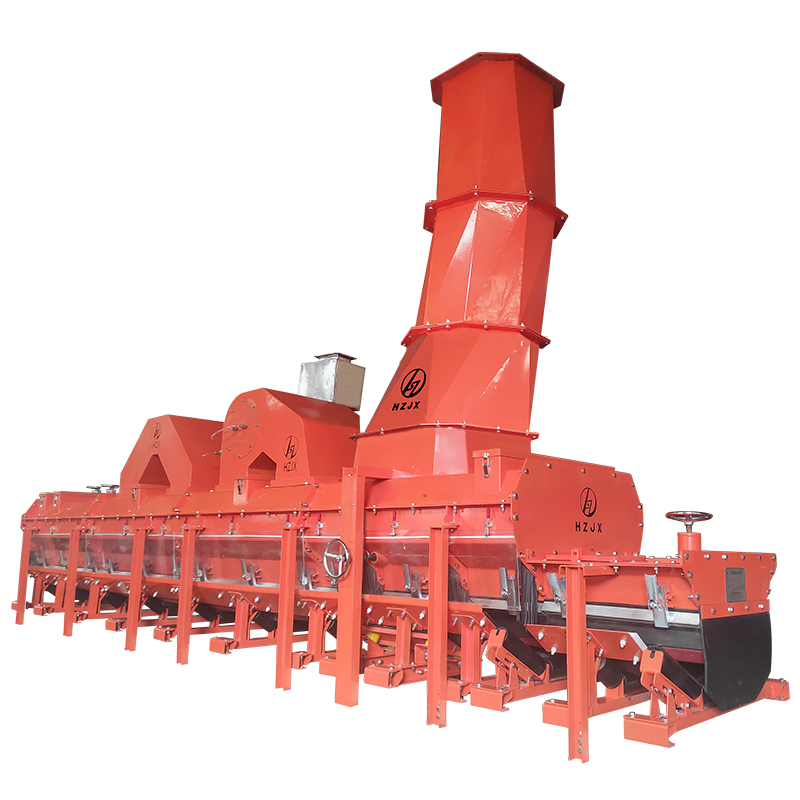

Tubo de Descarga Curvo EDEM y Canal Guía Totalmente Sellado Resistente y Ecológico

Guía completamente sellada y resistente ambientalmente amigable

Uso del producto:

La guía se instala en el área de recepción de materiales de la cinta transportadora para descargar el material desde el tubo de caída al centro de la cinta transportadora inferior para evitar que el material caiga y prevenir que el polvo se derrame.

Ampliamente utilizado en minas de carbón, plantas de energía, plantas de cemento, plantas de preparación de carbón, puertos, acero, coquerías, metales no ferrosos y otros campos.

Características:

La canaleta guía adopta una estructura de expansión, y la cavidad ampliada ayuda a reducir el viento inducido.

La canaleta guía tiene un diseño modular para facilitar el mantenimiento posterior. Al reemplazar la placa resistente al desgaste o la placa de la falda anti-derrame, solo es necesario abrir la placa lateral exterior para inspección y reemplazo.

La canaleta guía está equipada con una falda anti-derrame compuesta (compuesta de poliuretano resistente al desgaste y caucho natural).

La canaleta guía está equipada con una pantalla exterior transparente para lograr un efecto de sellado completo, y la placa exterior es fácil de desmontar y montar.

La tubería de alivio de presión puede reintroducir parte del viento inducido en el tubo de descarga para formar un sistema de remolino, de modo que el gas de reflujo impacte el viento inducido en el tubo de descarga y reduzca significativamente el viento inducido en la canaleta guía.

Hay múltiples cortinas de polvo amortiguadoras dentro de la canaleta guía para evitar que el viento inducido y el polvo se derramen por la salida.

Para evitar que la cinta se desvíe debido al impacto longitudinal en la cinta durante el proceso de caída del material, se instala un dispositivo centrador.

Se instala una cuchara de alimentación amortiguadora en la boca inferior del tubo de descarga para guiar el material al centro de la cinta transportadora para su descarga, reduciendo así el impacto directo en la cinta transportadora.

Tubo de descarga de curva EDEM

Uso del producto:

Soluciona problemas como el bloqueo de material en el sistema de transporte, corrosión y desgaste del tubo de descarga, fuga de polvo, desviación del transporte de cinta, concentración excesiva de polvo en el trestle de esparcimiento y transporte, y ruido elevado.

Puede ser ampliamente utilizado en minas de carbón, plantas de energía, plantas de cemento, plantas de preparación de carbón, puertos, acero, coquerías, metales no ferrosos y otros campos.

Características:

El tubo de corte curvo adopta la tecnología de simulación de fluidos de partículas EDEM para simular la velocidad de flujo de material, la viscosidad, las partículas y otros parámetros, y monitorear en tiempo real la velocidad de flujo, el desgaste, la adhesión y otras propiedades en el tubo de corte para lograr la optimización estructural. El guardia de cabeza de arco aerodinámico se utiliza para asegurar que los materiales ingresen en el mejor ángulo y asegurar la recolección y transporte de materiales. También puede controlar el flujo de material para inducir el viento y aliviar el impacto y el desgaste del flujo de material sobre el equipo.

Composición de piezas:

Guarda de cabeza, distribuidor de tres vías anti-bloqueo, ajustador de curva universal, tubo de descarga de curva.

Colector de polvo de detección de polvo inteligente

La detección inteligente de polvo consiste en una cámara de expansión, un componente de filtración de alta eficiencia, un ventilador centrífugo y una caja de control PLC. El cuerpo principal es un método de filtración de cartucho de escape de ventilador para lograr la eliminación de polvo. El funcionamiento es controlado automáticamente por PLC. El mando realiza un control de conmutación local y remoto. La configuración estándar es de dos colectores de polvo de micro potencia. Cuando se controla de forma remota, cuando la correa está en funcionamiento, el primer colector de polvo de micro potencia comienza a funcionar, y se utiliza el método de vibración para limpiar automática y regularmente el polvo adsorbido en el cartucho de filtro. Se instala un sensor de detección de concentración de polvo externo. Cuando se enciende el primer ventilador, el sensor detecta en tiempo real que la concentración de polvo sigue siendo mayor que el valor establecido, y se enciende el segundo ventilador. Un colector de polvo de micro potencia. Los dos trabajan juntos para manejar automáticamente la concentración de polvo.

Colector de polvo sin energía

El colector de polvo sin energía consiste en una cámara de expansión, un filtro multietapa, una ventana de alivio de presión y un dispositivo de golpeo de pulso de aire automático. El filtro de impacto ciclónico se utiliza para lograr la adsorción y filtración de polvo y el alivio de presión de la cavidad dentro de la canaleta guía, y el polvo adsorbido por el filtro se limpia automática y regularmente a través de la vibración de pulso.

Dispositivo de sellado de falda

El dispositivo de sellado de falda consiste en una falda antivertido, un ángulo de aluminio y un soporte. Se utiliza para resolver el problema del sellado entre ambos lados de la canaleta guía y la cinta, y juega un papel importante en la reducción de la concentración de polvo en el entorno de trabajo de la cinta.

La falda antivertido adopta una estructura integrada de sellado doble de placa recta + falda, y la parte inferior está en contacto con la cinta para evitar el vertido de material; la falda se invierte para rastrear automáticamente la cinta y mantener siempre un contacto cercano con la cinta.

El mango de presión giratorio manual se coordina con el ángulo de aluminio para bloquear la falda firmemente en la placa lateral de la canaleta guía. La parte de la falda sellará efectivamente las partículas finas y el polvo en la canaleta guía.

Caja de sellado de cola ajustable

La caja de sellado de cola ajustable se instala en la cola de la canaleta guía. Sus múltiples sellos y caja elevable pueden evitar eficazmente el movimiento retrógrado causado por el viento de derivación de la cola. La parte superior está equipada con una puerta de observación para mantenimiento y eliminación de materiales, lo que facilita la limpieza de materiales dispersos. Hay múltiples deflectores de sellado ubicados junto a la puerta de observación con un dispositivo de seguimiento ajustable que puede mantener siempre un contacto cercano con la correa para evitar que el polvo rebose por la parte trasera.

dispositivo de centrado

El dispositivo de centrado consiste en una placa de centrado, un mecanismo de ajuste, un mecanismo de amortiguación y un arco. Un dispositivo de centrado se instala al final de la tubería de descarga. Al ajustar el ángulo de la placa de centrado, los materiales pueden agruparse para evitar la dispersión de materiales, amortiguar los materiales y proteger la cinta.

Ajustar la dirección de descarga de materiales en la placa central puede evitar problemas de desviación de la cinta causados por la caída de materiales.

Cortina de supresión de polvo con amortiguación

La cortina de supresión de polvo con amortiguación adopta una estructura de elevación ajustable, y el ajuste de altura se puede lograr considerando completamente las condiciones de trabajo en el sitio. Hecho de goma resistente al desgaste y anti-envejecimiento, tiene las funciones de supresión de polvo, reducción de polvo, bloqueo de viento y filtración, y puede lograr la función de 'reducción de polvo y eliminación de material'.
